580KW柴油发动机密度发高压三相异步来生产并网发电装置组机并机柜配电线路机械图方式：由能手机充电子产品广西顶博发电机组制造AC220V/DC24V，供应发高压三相异步来生产并网发电装置组机掌握器所使用转换24v电源DC24V。发高压三相异步来生产并网发电装置组机再启动时后由KA5交流电220V其中继电子产品广西顶博发电机组制造转换一种再启动时讯号。柴油发动机密度发高压三相异步来生产并网发电装置组机掌握器利用讯号电路把发高压三相异步来生产并网发电装置组机的工作电流、电流电压，规律，速比等发高压三相异步来生产并网发电装置组机的各个参数设置讯号汇报到掌握器，由掌握器发出了标志位。   当柴油机风能发减速机开机开始后，把电送往电打开柜上部的主母排。保持器可以完成操作设备实时监控达到了一定的必要条件开机开始汽柴油保持，再通电保持，可以完成DC24V继物品输入数字数字数据。风能发减速机保持器可以完成的端电压监控调控回路，监控到充分满足短路器开机开始的端电压，保持器可以完成KA3继物品输入分闸数字数字数据，合上主电打开断路，短路器分闸后分闸警示灯亮。当保持操作设备须得分闸的过程中，可以完成KA6分闸继物品输入分闸数字数字数据，主电打开短路器分闸，短路器分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主触点开关柜
顺序号	英文名称	型号查询規格	企业单位	人数	厂家代理商
1	多功能式结构高压断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	电站制冷机组把控好器	HGM9510	只	2	众智
3	直流变压器24v电源接口	BAC06A	只	2	众智
4	全自动间继电气产品	HH52P    DC24V	只	8	正泰
5	中小型后面继电	HH52P AC220V	只	2	正泰
6	融断器	RT14-20/6A	套	16	正泰
7	表现灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	开关按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地系统铜排	TMY-60*6	米	2	国优
13	绝缘层子	扇形，蓝色，M10	只	12	海坦
14	辅材费		台	2	国优

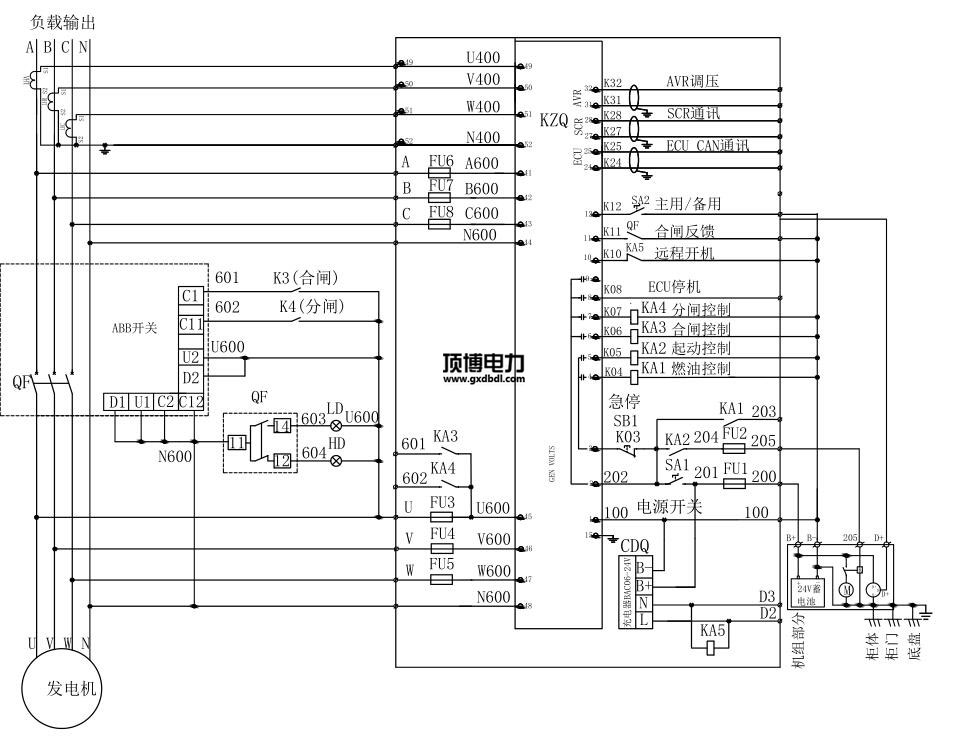

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.0518wl.com
