本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机带发交流接触器组供电系统箱的效果： 1、合理的的分配原则能耗。 2、不方便对电路系统的开闭操作的。 3、有较高的可靠或许防护高等级，能客观事物的体现 控制电路的导通模式。

项目名称：656KW柴油机火力发伺服电空气能单机配电箱主要元件明细清单
配电装置箱一般电子器件汇总表
号码	英文名称	形号尺寸	公司的	數量	产家
1	塑壳漏电断路器	NXM-1250S/3300 1250A	台	1	正泰
2	风能发变频电动汽轮机有效控制开关	HGM6110	只	1	众智
3	火力发直流无刷电机时速调控器	C2002	只	1	孚创
4	直流变压器外接电源模组	DC24V	只	1	众智
5	家庭型中央继物品	HH54P    DC24V	只	2	正泰
6	小款中间商电磁阀元件	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	按钮	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅材费		台	2	国优

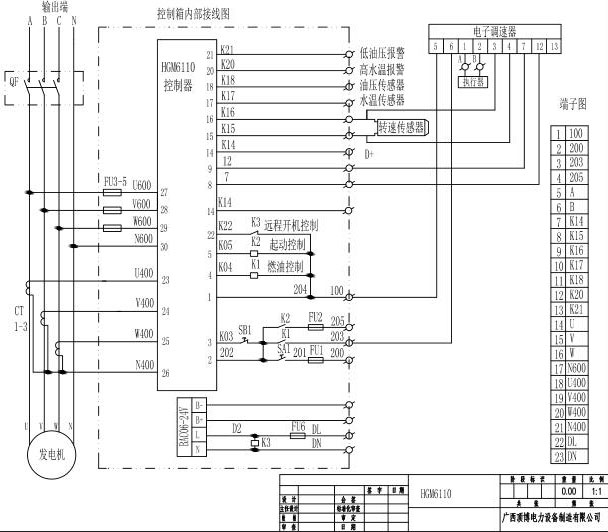

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.0518wl.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
